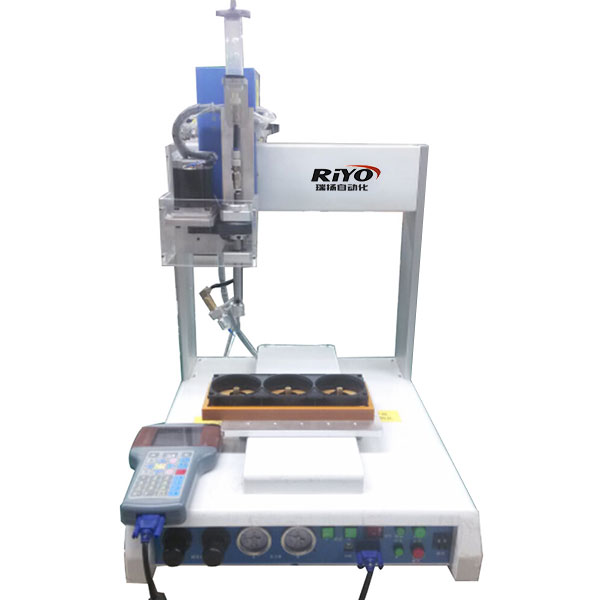

外形/規格：

有效行程：X軸：300mm（點膠頭左右移動）

Y軸：300mm（工作臺前后移動）

Z軸：100mm （點膠頭上下移動）

·最高速度：X軸：500mm/sec

Y軸：500mm/sec

Z軸：200mm/sec

U軸：根據客戶要求定制角度。

·X/Y/Z運動精度：±0.03mm

·驅動方式：步進電機+導軌

·面板控制：程序選擇，操作按鈕，急停

·編程界面：手持示教器

·界面控制：位置調整，微進，程序選擇

·最大承重：工作臺：10kg                             ·程序容量：9000點或100個程序

Z軸：4kg                               ·電源：AC220V

·控制方式：點到點，直線到圓弧差補

·可劃圖形：線，園，弧；連續劃線；點滴，注膠

·機器配置：高精密微步進馬達   深圳雷賽/研控

高精密運動驅動器 日本信濃            ·整機重量：約55kg（批次不同重量不同）

高精密線性導軌 臺灣上銀

高精密運動滑塊 臺灣上銀

高精密同步傳動帶 美國蓋茨

高精密電磁閥 美國MAC

點膠控制氣動配件 英國諾冠/臺灣亞德客

功能：

1．采用最新多軸點膠控制系統。

2.X、Y、Z、U四軸全部采用高精密度線性導軌。

3.手持示教器操作，能存儲多個點膠作業文件，可隨時調用?？涩F(xiàn)場教導編程也可導入PLT文件編程。

4.運動軌跡從點到點/直線/圓形/孤形/二軸/三軸的插補,循環定位精度在+_0.02MM以內,可勝任各種復雜圖案.點.線.矩形.圓形等人工無法完成的點(涂)膠場合.最適宜制作自動化流水線生產線.一次教導編程后可長期自動作業,節省人力.可根據實際情況進行程序調整速度.

5.可任意改變中途的加工速度。可任意控制點膠、涂膠的量。氣壓、真空回吸（控制膠水的滴漏）可任意控制。
